目前，箱式變電站在我國廣大城市、農村、工礦企業、公共建筑設施中會得到廣泛的應用。但是，箱式變電站，適用的場合也不盡相同，它們?cè)撊绾螀^(qū)分呢？

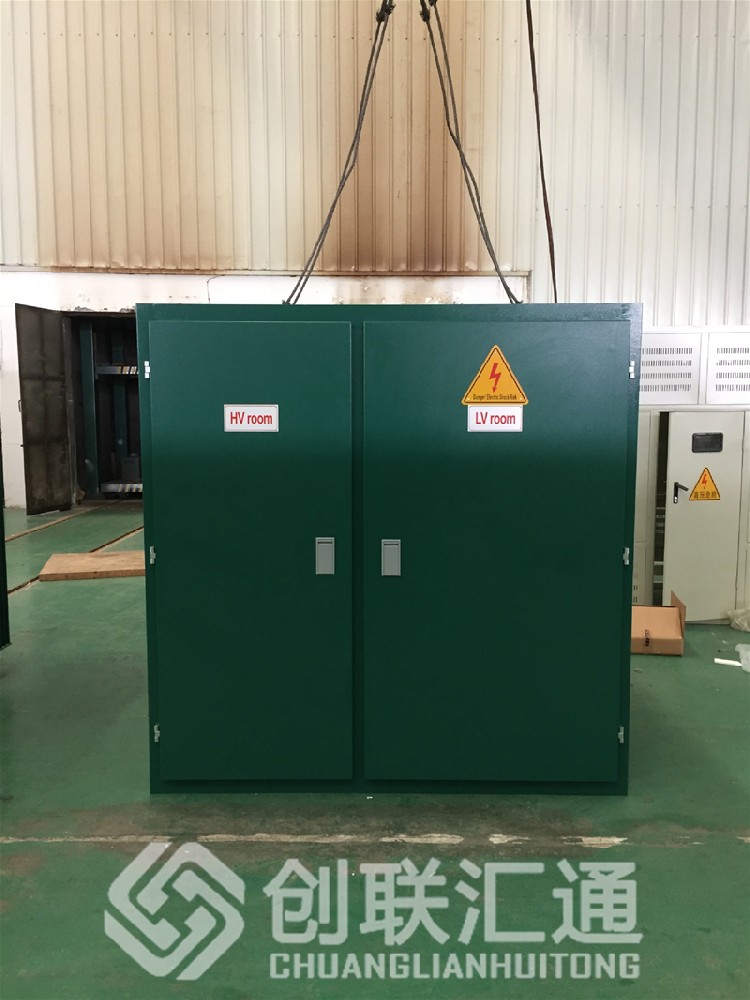

美式箱變

1、箱變的接線形式:一路或兩路10KV進線；單臺變壓器，容量一般選用500KVA~800KVA;低壓出線電纜4~6路。

2、箱變的主要部件：變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。

3、優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。

4、缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因?yàn)棰笮驼竞廷跣驼臼菍⒆儔浩靼卜旁谑覂?nèi)，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。

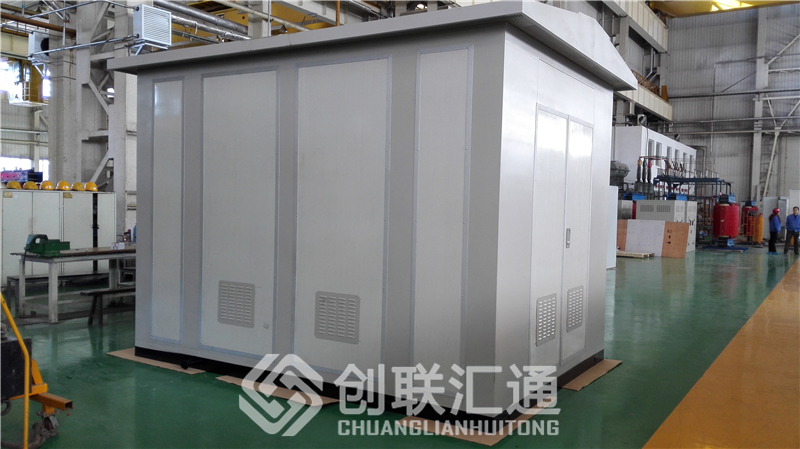

歐式箱變

1、箱變的接線形式：

a.單臺配變形式—兩路10KV進線；單臺變壓器容量一般在500KVA~800KVA；低壓出線電纜一般為4~6路。

b.兩臺配變形式—兩路10KV進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路。

2、箱變的主要部件：變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。

3、優點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因?yàn)闅W式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。

4、缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響；
